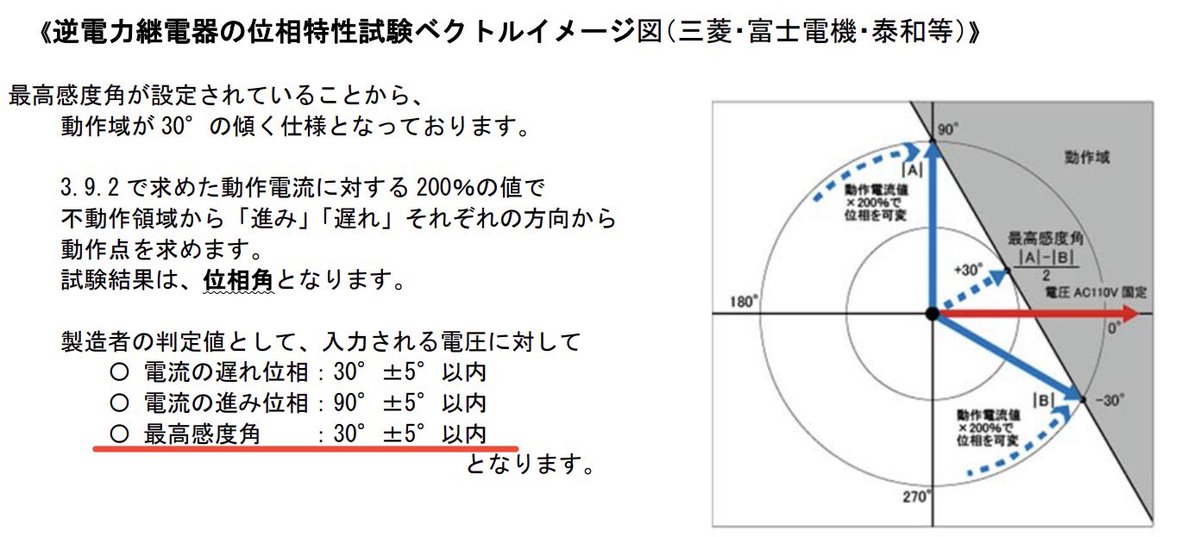

この前、三菱製のRPR(CRV1-A01S1)のリレー試験をやった。 こいつは型式で制御電源の種類が異なるから相方と銘板で相互確認した。...AC-DC変換器によりDC24Vだった。 配線は取説通りで相変わらずKt.Ltは逆に接続。 特殊なのが最高感度角が30°と変な値。 大抵0°か180°だが🤔？

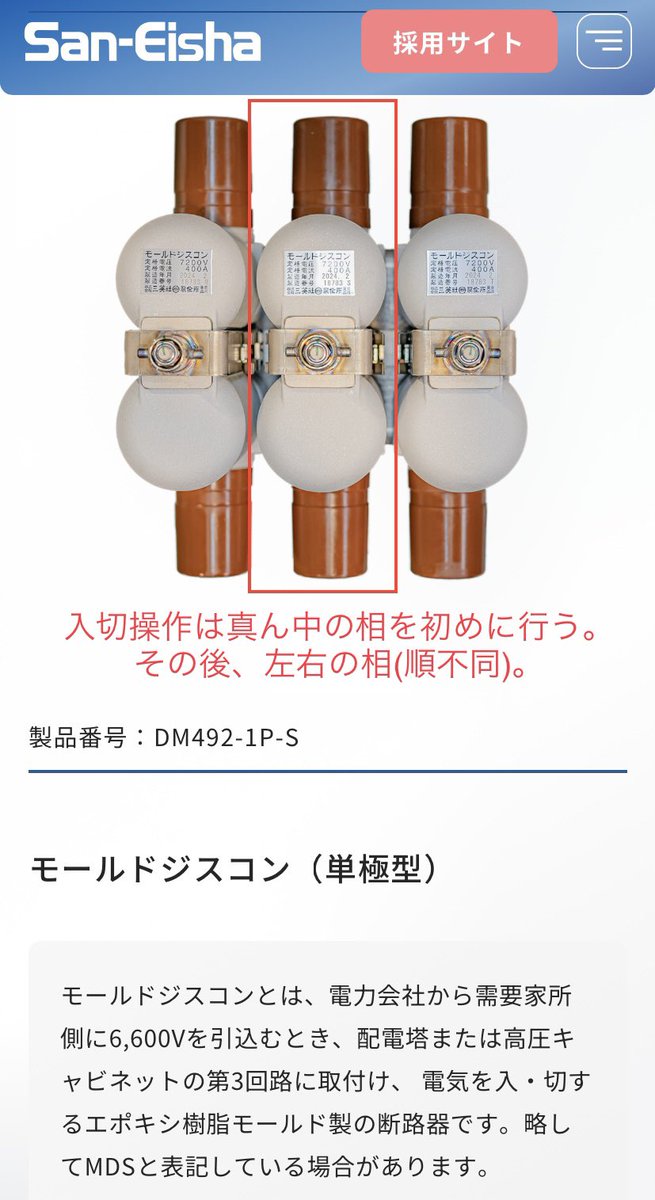

最近知ったが、断路器は充電電流の開閉が出来る(負荷電流は不可)がこれには目安があり、高圧の電流が400mA以下までなら開閉操作可能との事。 ...高圧クランプで確認。 後、断路器(MDS.PDS)を入切する時は真ん中の相を初めに操作して、その後に両サイドを操作との事。 この辺あまり意識してなかった🤔

しごおわ🫠 何とか超寒の地獄の2月を耐え切った( ꒪ཫ꒪) ・実質時間外80時間程度 ・深夜年次･工事立会が計10件近く ・土日祝日はほぼ出勤 ・24時間完全に休めた日は4.5日程度 みたいな勤務体系でマジで終わってた。 頑張って電験三種取って電気保安法人で働いても実際は更なる地獄が待っている😇

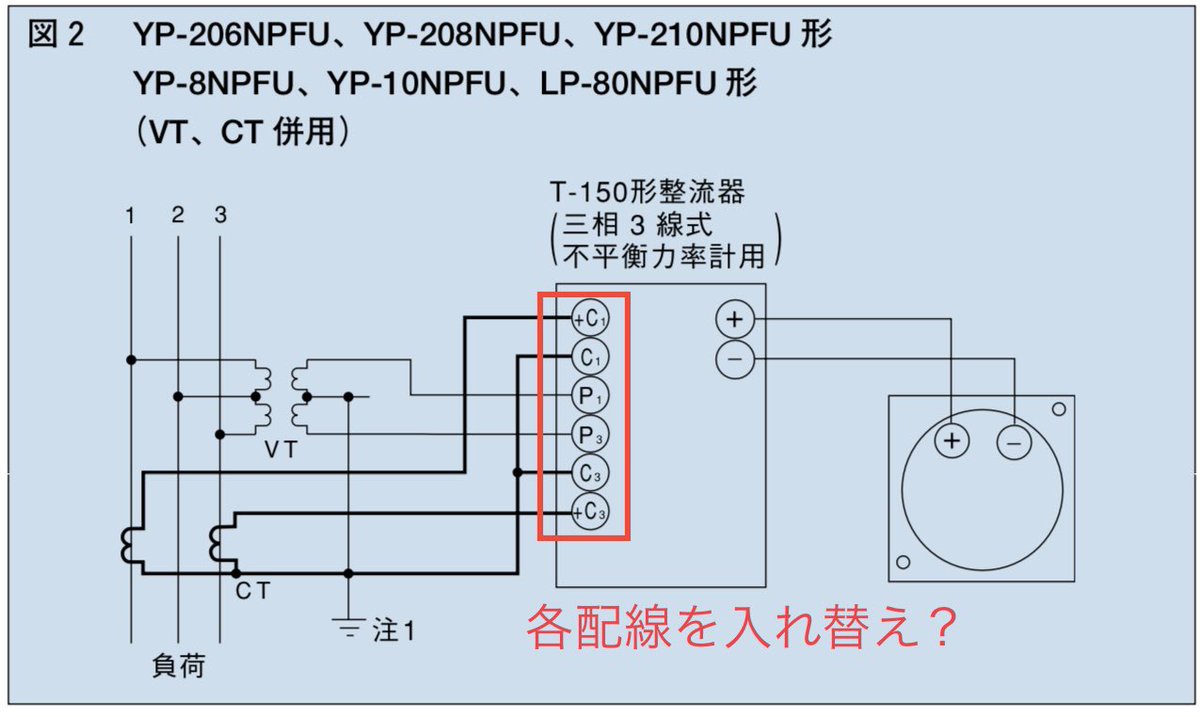

この前の現場でまたもや同じ現象に遭遇。 電力会社の電力量計はFF(力率100%)なのに力率計が1を指さずLEAD側へ振り切っている。 相変わらず原因不明だったが、別件で相回転の確認がありその現場は正相でなく逆相だった。 調べると逆相だと力率計が上手く振らないとか🤔 配線入替えたら解消するか？

この前の現場、PASが取り付けられている電柱に移動するとふと違和感。 よく見たら電柱の足場釘が自分の頭頂くらいの高さにもある。 ...自分の身長は日本人の平均程。 電技第53条で足場金具(足場釘等)は地表上1.8m以上に施設する事とあるので、当該足場釘は外してキュービクルに戻しました🔩

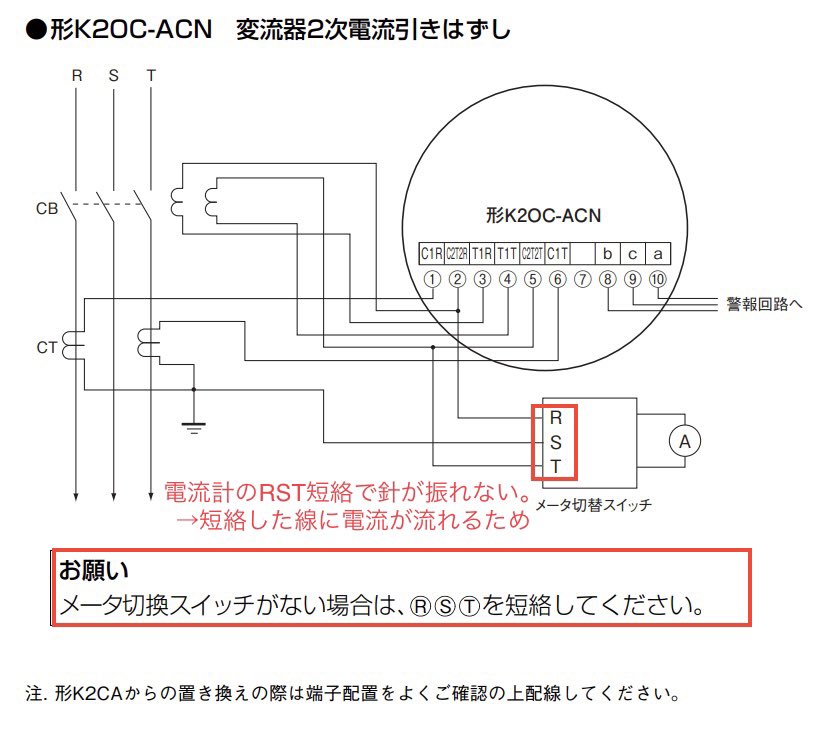

この前の現場、OCRのリレー試験をやる前の準備で電流計を切ろうとしたが経年劣化のせいか切までスイッチが動かず。 電流を流すとやはり針が振れる。 このままリレー試験をやると電流計の針が振り切れて壊れる恐れがあったため、電流計の裏側を短絡して試験を実施。 これだと針が振れない😏

関東電気保安協会にはグローバル化の流れが🤔？ ...原宿駅にて

UGSには減圧ロックの表示がある。 →封入ガスの圧力低下で赤色表示 減圧ロックされるとUGSの入切操作が出来なくなるという困り物😅 ところでUASには減圧ロックの表示が無い。 これはUASは電流の遮断を気中で行っており圧力は関係無いため。ようはPASと同じ。 この辺の違いあまり意識して無かった😅

(呟く現場ネタが)ねぇよ
